VU-metru


Introducere

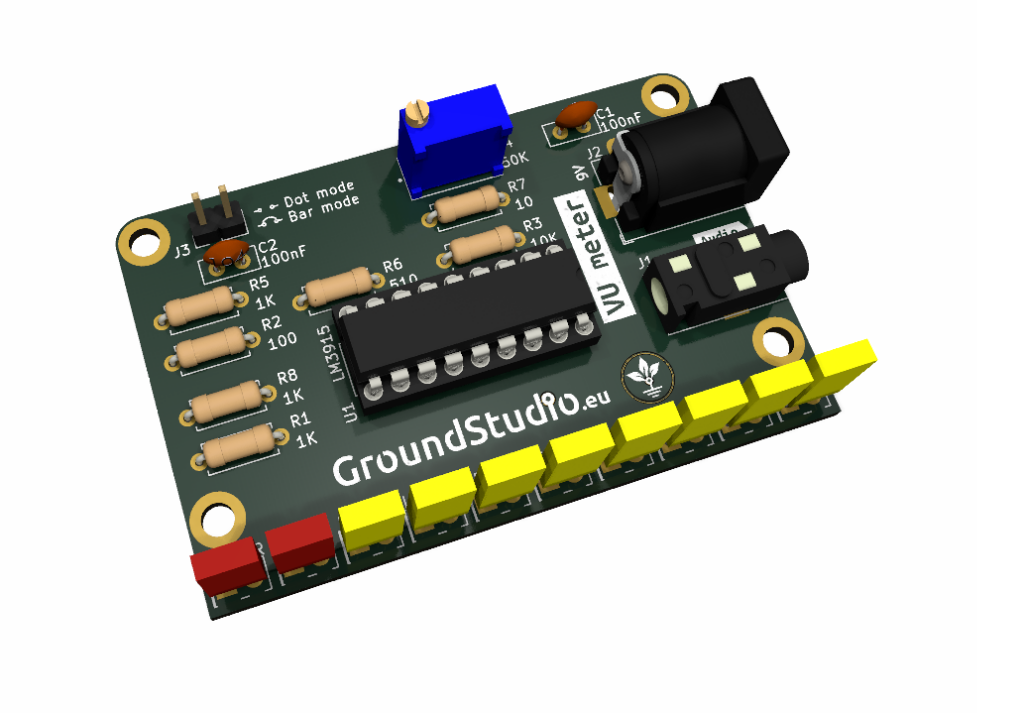

Acest VU metru, prescurtare pentru "Volume Unit meter," este un instrument educațional folosit pentru a introduce elevi și pasionați de electronică în domeniul măsurării și afișării semnalelor audio. Kitul este conceput pentru a oferi o reprezentare vizuală a nivelului semnalului audio, facilitând monitorizarea și controlul volumului echipamentelor audio. Nu furnizează o măsurare numerică exactă, ci oferă o indicație relativă a volumului.


Lista cu uneltele necesare asamblării și funcționării
neincluse in kit

NumeImagineCumpără
Letcon
Fludor
Clește pentru fire
Helping hands
(dispozitivul sau un prieten)
Șurubelniță în linie
Sursă audio*
Sursă de alimentare 9V**

* Cu sursă audio, recomandăm un dispozitiv ieftin, precum acest receptor Bluetooth, pentru a fi conectat la kit. Dacă kitul nu este asamblat corect, dispozitivul audio poate fi deteriorat. Nu utilizați un smartphone conectat prin fir la kit.,

Receiver Bluetooth
+
Cablu cu mufă Jack 3.5
Sursă de alimentare USB 5V

**Pentru a alimenta circuitul, ai nevoie de o sursă de tensiune de 9V cu conector DC.
Iată câteva sugestii:

Conector pentru baterie de 9V
+
baterie

+
Alimentator de 9V

Listă cu componentele incluse în kit

CantitateNumeDetaliiFootprintImagine
3Rezistor1KR1, R5, R8
1Rezistor100R2
1Rezistor10KR3
1Rezistor10R7
1Rezistor20KR9
1Rezistor560R6
1Potențiometru50KR4
8LEDYellow, rectangularLED1-LED8
2LEDRed, rectangularLED9, LED10
3Condensator ceramic100nFC1-C2
1Conector pentru alimentarejack barrel, 9VJ2
1Audio jack connector3.5mmJ1
1Pin header2 pins, maleJ3
1Jumper connector
1Circuit integratLM3915U1
1Soclu18 piniU1
1PCB

Schema electronică

Principiul de funcționare

Circuitul se bazează pe circuitul integrat LM3915, care oferă funcții precum afișarea și monitorizarea semnalului audio. Un dispozitiv extern care generează semnalul audio (un player MP3, un radio sau un receptor Bluetooth cu ieșire audio) este conectat la mufa jack de pe placa de bază.

Semnalul audio (sub formă de tensiune) este direcționat către pinul 5 al circuitului integrat, pinul responsabil de citirea semnalului. În funcție de nivelul tensiunii semnalului de intrare, circuitul integrat va aprinde LED-urile de la LED1 la LED10.

Există două moduri de afișare a semnalului audio pe LED-uri. Pinul 9 funcționează ca selecție de mod:

  • Modul punct (dot): afișează doar un LED la un moment dat, pe care îl vom numi LEDmax, în funcție pe nivelul maxim curent al semnalului audio. Pentru a selecta acest mod, lăsați conectorul J3 deschis, fără jumper (ceea ce înseamnă că tensiunea este 0 pe pinul 9).
  • Modul bară (bar): iluminarea tuturor LED-urilor de la LED1 la LEDmax. Pentru a selecta acest mod, plasați jumperul pe conectorul J3 (ceea ce înseamnă că pinul 9 este conectat la masă).

Dacă semnalul audio este prea mare pentru a fi afișat corect (LED-urile rămân în principal aprinse) sau prea mic (nu se aprind sau se aprind doar câteva), puteți ajusta semnalul de intrare folosind un divizor de tensiune. Potențiometrul R4 îndeplinește această funcție și trebuie ajustat pentru a asigura că semnalul se potrivește bine în întregul interval al LED-urilor.

ATENȚIE

Nu utilizați smartphone-ul sau alte dispozitive scumpe sau valoroase ca generator de sunet conectate direct la kit. Există un risc de deteriorare dacă kitul nu este asamblat corect. Recomandarea noastră este să folosiți în schimb un receptor Bluetooth.

Instrucțiuni pentru pregătirea asamblării

Pasul 0Citește toate instrucțiunile, de la început și până la sfârșit.
Pasul 1 bisReminder: E foarte important să citești toate instrucțiunile din acest document
Pasul 1Asigură-te că ai toate uneltele necesare asamblării kitului.
Pasul 2Asigură-te că ai toate componentele necesare asamblării kitului.
Pasul 3Pentru a respecta condițiile de garanție*, verifică/măsoară fiecare componentă în parte.

Instrucțiuni de asamblare

StepDetaliiImagine
Pasul 1Cositorește rezistorii conform marcajelor de pe PCB, indiferent de orientare. Ai grijă să respecți valorile și marcajele
Pasul 2Cositorește condesatorii ceramici, indiferent de orientare
Pasul 3Cositorește ledurile, astfel încât terminalul mai lung (cel pozitiv adică) să corespundă semnului "+" de pe PCB
Pasul 4Cositorește soclul, astfel încât marcajul decupat să corespundă celui de pe PCB
Pasul 5Cositorește potențiometrul, astfel încât șurubul să fie orientat spre punctul marcat pe PCB
Pasul 6Cositorește jumperul J3, indiferent de orientare.
Pasul 7Cositorește conectorul pentru alimentare conform marcajului de pe PCB
Pasul 8Cositorește conectorul audio conform marcajului de pe PCB
Pasul 9Introdu circuitel integrat LM3915 in soclu, astfel încât marcajul decupat să corespundă celui de pe PCB
Pasul 10Conectează smartphone-ul prin Bluetooth la receiver, pornește muzica preferată și conecteaza receiverul la kit prin cablul audio
Pasul 11Alimentează circuitul cu sursa aleasă
Pasul 12Reglează potențiometrul până când semnalul e afișat pe tot intervalul de LED-uri
Pasul 13Selectează modul de afișare, punct sau bară, plasând jumperul pe conectorul J3 sau nu.
Step 14Enjoy your VU-meter

Instrucțiuni generale de asamblare în vederea respectării garanției

Ca o măsură de precauție și pentru respectarea condițiilor de garanție, recomandăm testarea fiecărei componente în parte înainte de momentul asamblării. De exemplu, rezistorilor li se va măsura valoarea cu un ohmmetru/multimetru. Kiturile sunt garantate pe fiecare componentă în parte, nu pe tot ansamblul. Deoarece asamblarea se face de către personal neautorizat, în condiții necunoscute sau în stadii necunoscute de finalizare, nu ne putem asuma nicio răspundere legală legată de orice urmări sau de funcționarea dispozitivelor asamblate de către orice terță parte.
